序號 | 設備名稱 | 項 目 | 規 格 |
1 | 室體 | 型號 | SJL-SLQ007D（紅外鹵素管） |
設備外徑
（L×W×H） | 6990×5560×3330mm（含底座，不含風管） |
室體外徑
（L×W×H） | 6990×4010×3330mm |
室體內徑
（L×W×H） | 6870×3890×2650mm |
頂板 | 0.8單層鍍鋅 |
大門 | 3000×2600mm(寬×高)金屬鈑金平板大門，內置門插銷，三扇門扇、門頭板內外白灰，門框外海藍內白灰，新型壓鑄鋁鉸鏈，三元乙炳密封條，鋼化玻璃觀察窗 |
框架 | 前立柱為鋁合金，后立柱為鍍鋅板折制噴塑白色，其余鍍鋅板成型框架 |
墻體 | 60mm巖棉板，內外0.426彩板，中間填58mm巖棉保溫材料，表面覆膜 |
2 | 底座 | 框架 | 高280mm,前δ1.5mm折制，左右δ1.2mm鍍鋅板折制 |
支撐梁 | 矩形管80×40×2 |
花紋板 | 三排δ4mm花紋板 |
地網格柵 | 30×5扁鋼制作，二排，下面鋪設玻璃纖維過濾氈過濾漆霧 |
踏坡臺 | 踏坡臺兩只δ4mm花紋板，腳踏臺一只δ4mm花紋板， |
3 | 頂部過濾 | 過濾棉 | 初級板式過濾+ C600中效過濾 |
頂框 | C型鋼噴塑 |
頂上件 | 鍍鋅板橫梁δ1.5mm鍍鋅板折彎成型，縱梁δ1.2mm鍍鋅板折彎成型，螺栓連接固定 |
4 | 加熱系統 | 加熱器 | 十組紅外鹵素管烤燈，雙開門，不銹鋼外殼，鏡面不銹鋼反射板，前置金屬防塵罩，左右側墻各四組，后墻兩組，固定式安裝，功率：3KW/組，合計30kw |
發生房 | 鋁合金接角,型材框架，外蒙1.2mm鍍鋅板 |
5 | 照明 | 日光燈 | 8組4×36W頂燈，斜45°安裝；采用菲利普燈管，烤漆房專用整流器 |
6 | 送風系統 | 風機 | YDW離心風機，功率：3kw/臺，數量：2臺 |
送風機座 | 2500×1450×820(L×W×H)，鋁合金接角，型材框架，全環保,帶二道過濾和活性碳,外蒙1.2mm鍍鋅板 |

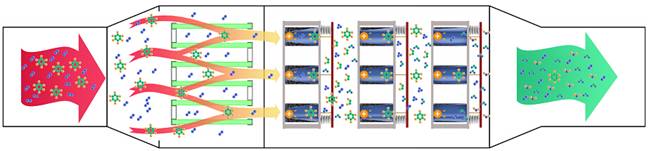

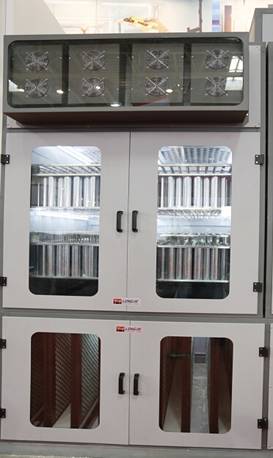

7 | 排風風機 | 環保裝置 | 玻纖過濾+濾筒+低溫等離子處理 |
風機 | 風機，功率：15kw/臺，數量：1臺 |
排風機座 | 1800×1650×3400(L×W×H)，鋁合金接角，型材框架.單層1.2鍍鋅板 |
風管 | 2節風管， 150度彎頭1節，0.8mm鍍鋅板折制，角鋼法蘭 |
8 | 水溶性系統 | | 靜壓室內布置有2臺電機驅動的4臺水溶性風機， 不銹鋼強制吹風噴嘴置于頂側燈上方 |
9 | 電控 | | 烤漆房選用國內電器，西門子接觸器，烤燈分五路控制，主回路設有多重保護：過電流、過負載、短路、缺相等保護。控制箱具有精度高、功能先進、操作方便、安全可靠、高雅大方等優點 |
